たまたまラジオ製作の本を見ていたら、パチンコ液晶でできるオシロスコープの製作があったので、作ってみました。

※これは簡易的なものですので、値を測定できるものではありません。あくまで周波数の低い波形を見る程度です。

STEP１

この回路図は、sakouさんが描いてくれたものです。感謝！！
修正した回路図を送ってくださいました。

表示にはパチンコのRGB液晶を使います。この回路ではGREEN端子につなげていますが、同じ回路をあと２つ作って、POSITIONで位置をコントロールすれば、RGB各色で３つの波形を同時に表示することができます（ラ製の記事ではこうなっていた）。　
表示色は、RとＧをショートさせて接続すれば黄色になりますし、ＲとＢをショートさせてつなげれば紫色になります。

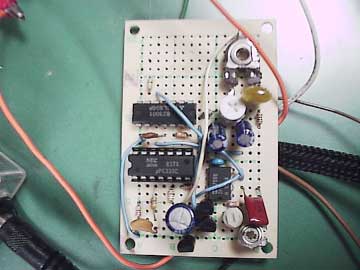

できあがりは、こんなかんじです。74LS04の使わないピンはアースしといてください。回路図を見ながら直接作ったのでジャンパ線だらけ。

STEP2動作確認

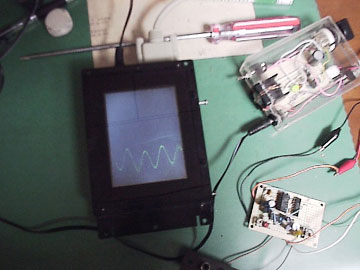

・動作させて見ました・・・

液晶は秋月で買ったシャープ製の４インチTFT液晶で、Green端子に繋ぎました（だから緑色です）。

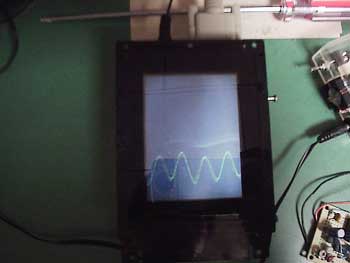

Goldwaveでサイン波を作成して入力してみました。この状態で200Hz位の波形だと思いますが、液晶のドットが荒いので、約1kHz以上の波形は確認することはできませんでした。
ちなみに、水平走査15KHz対応のRGBブラウン管（手持ちのTOWNSモニタ）に表示させようとしたところ、同期が取れなくて映りませんでした。
